Adduction d'eau domestique
Hyd
Sub0
Dom
Dom : Solutions photovoltaïques pour le micro pompage.
Les Pompes Dom sont à diaphragmes et adaptées à de modestes demandes d’eau. Elles fonctionnent à la demande grâce à leurs pressostats qui enclenchent et arrêtent
l’alimentation électrique du moteur dés les seuils haut et bas de pression du circuit d’eau atteints.
nombreux autres modèles disponibles.

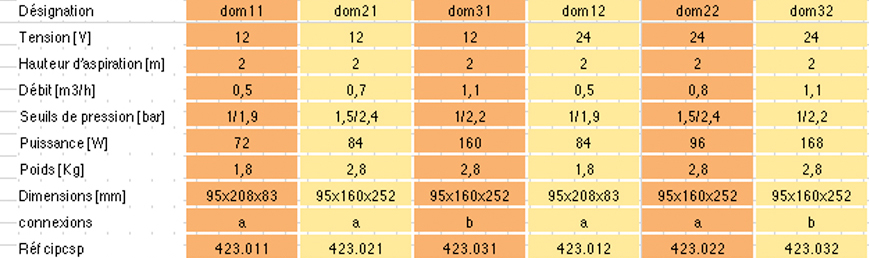

Désignation
dom11
dom21
dom31
dom12
dom22
dom32
Tension [V]
12
12
12
24
24
24
Hauteur d’aspiration [m]
2
2
2
2
2
2
Débit [m3/h]
0,5
0,7
1,1
0,5
0,8
1,1
Seuils de pression [bar]
1/1,9
1,5/2,4
1/2,2
1/1,9
1,5/2,4
1/2,2
Puissance [W]
72
84
160
84
96
168
Poids [Kg]
1,8
2,8
2,8
1,8
2,8
2,8
Dimensions [mm]
95x208x83
95x160x252
95x160x252
95x208x83
95x160x252
95x160x252
connexions
a
a
b
a
a
b
Réf cipcsp
423.011
423.021
423.031
423.012
423.022
423.032
a : "2x1/2"" NPT (13mm)"
b : "2x3/4"" NPT (19mm)"
Hyd : Solutions photovoltaïques pour l'adduction de l'eau domestique.
Hyd 31/32
Hyd 52
Le ballon surpresseur des Hyd assure le confort : flux régulier sous une pression équivalente à celle de l’eau de Ville. Les ballons surpresseurs sont formées de deux parties, le circuit de l’eau et une vessie en caoutchouc alimentaire comprimée par de l’air. La pompe ne se met en route que lorsque la pression exercée par la vessie sur l’eau devient inférieure à un seuil pré-établi. Dans l’intervalle l’eau est fournie par la pression de la vessie.

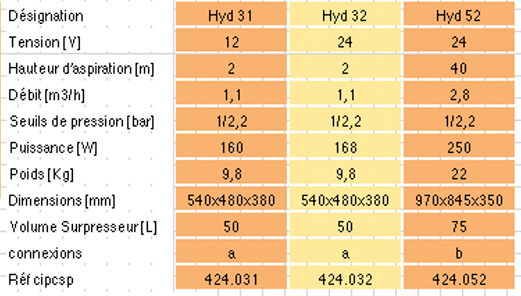

Désignation
Hyd 31
Hyd 32
Hyd 52
Tension [V]
12
24
24
Hauteur d’aspiration [m]
2
2
40
Débit [m3/h]
1,1
1,1
2,8
Seuils de pression [bar]
1/2,2
1/2,2
1/2,2
Puissance [W]
160
168
250
Poids [Kg]
9,8
9,8
22
Dimensions [mm]
540x480x380
540x480x380
970x845x350
Volume Surpresseur [L]
50
50
75
connexions
a
a
b
Réf cipcsp
424.031
424.032
424.052
a : "2x3/4"" NPT (19mm)"
b : "1x3/4" + 1x1"
Sub0 : Solutions photovoltaïques pour le mini-pompage au fil du soleil.
Sub011
Hacheur Sub02
Sub021/022
Sub023

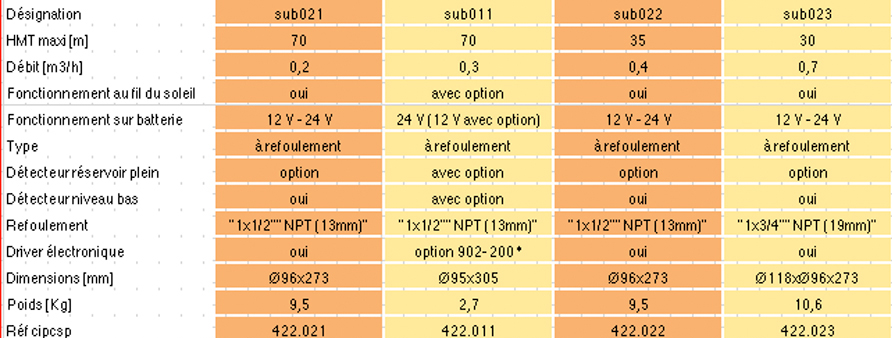

Désignation
sub021
sub011
sub022
sub023
HMT maxi [m]
70
70
35
30
Débit [m3/h]
0,2
0,3
0,4
0,7
Fonctionnement au fil du soleil
oui
avec option
oui
oui
Fonctionnement sur batterie
12 V - 24 V
24 V (12 V avec option)
12 V - 24 V
12 V - 24 V
Type
à refoulement
à refoulement
à refoulement
à refoulement
Détecteur réservoir plein
option
avec option
option
option
Détecteur niveau bas
oui
avec option
oui
oui
Refoulement
"1x1/2"" NPT (13mm)"
"1x1/2"" NPT (13mm)"
"1x1/2"" NPT (13mm)"
"1x3/4"" NPT (19mm)"
Driver électronique
oui
option 902- 200 *
oui
oui
Dimensions [mm]
Ø96x273
Ø95x305
Ø96x273
Ø118xØ96x273
Poids [Kg]
9,5
2,7
9,5
10,6
Réf cipcsp
422.021
422.011
422.022
422.023

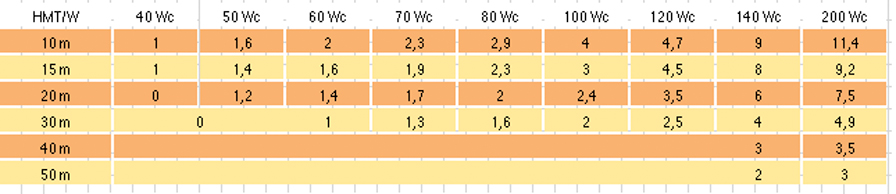

HMT/W
40 Wc
50 Wc
60 Wc
70 Wc
80 Wc
100 Wc
120 Wc
140 Wc
200 Wc
10 m
1
1,6
2
2,3
2,9
4
4,7
9
11,4
15 m
1
1,4
1,6
1,9
2,3
3
4,5
8
9,2
20 m
0
1,2
1,4
1,7
2
2,4
3,5
6
7,5
30 m
0
1
1,3
1,6
2
2,5
4
4,9
40 m
0
3
3,5
50 m
0
2
3
performances des Sub0 en m3/jour pour un ensoleillement de 4, 5 Wh/m2/jour à différentes HMT et puissances installées.
